HW10 Pro-puhdistus ja huolto

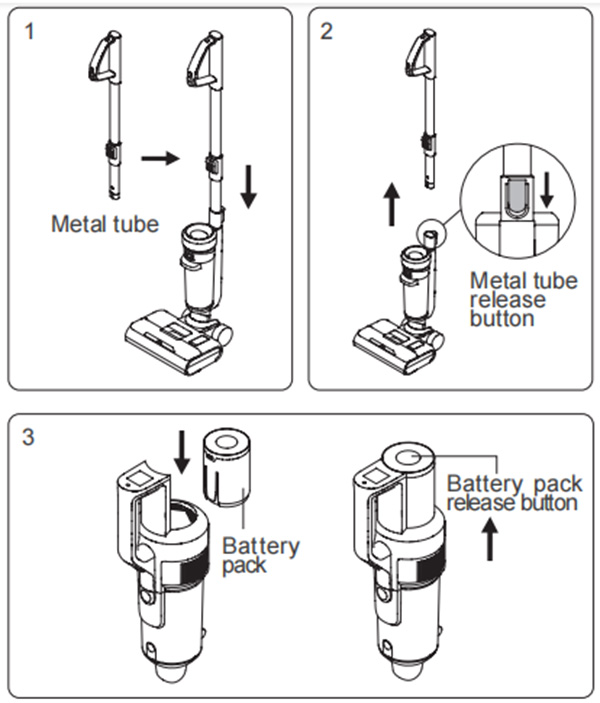

Metalliputken kokoaminen ja purkaminen

Työnnä metalliputki runkoon pystysuoraan, kunnes kuulet napsahduksen. Varmista, että metalliputki on lujasti lukittu (kuva 1). Irrota metalliputki painamalla metalliputken vapautuspainiketta alas päähän ja vetämällä metalliputkea ylöspäin. (Kuva 2)
Akun kokoaminen ja purkaminen
1. Liu'uta akkua aukkoa pitkin ja paina akkua tiukasti alaspäin, kunnes kuuluu napsahdus. Akkupakkaus on lukittu.
2. Paina akun vapautuspainiketta ja vedä akkua kokoonpanoa vastakkaiseen suuntaan avataksesi akun lukituksen.
Huomautus: Akun vaihtoa lukuun ottamatta akkua ei tarvitse ottaa pois usein

Kädessä pidettävä pölynimurikokoonpano

Aseta kädessä pidettävän imurin pölykupin imuaukko rungon kannen uraan.
Työnnä käsiimuria metalliputkea kohti, kunnes kuulet "naksahduksen", käsipölynimuri on asennettu onnistuneesti päärunkoon. Ja konetta käytetään tällä hetkellä pystypölynimurina (kuva 4). Irrottaaksesi käsipölynimurin, paina vain kädessä pidettävän vapautuspainiketta ja nosta käsipölynimuria vinosti ylöspäin. (Kuva 5)

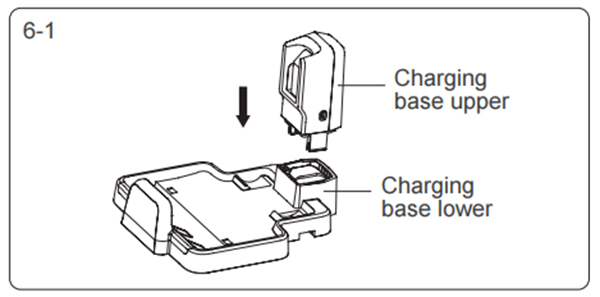

Latausalustakokoonpano

Paina latausalustan yläosaa latausalustan alaosaa kohti, kunnes kuulet napsahduksen. (Kuva6-1)

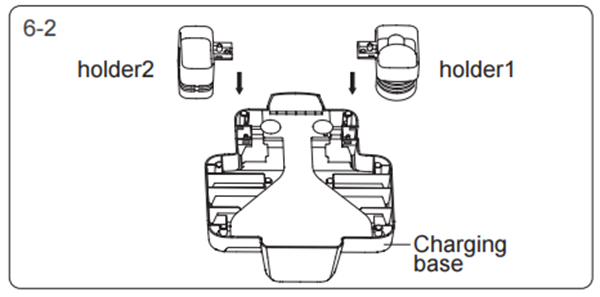

Lataustelineen kokoonpano

Paina pidikettä 1 ja pidikettä 2 latausalustaan, kunnes kuuluu "naksahdus". (Kuva6-2)

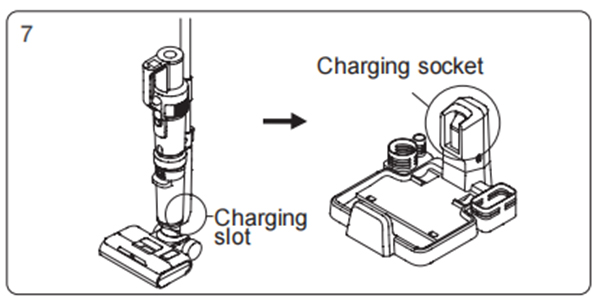

Aseta kone latausalustaan

Aseta kone takaisin latausalustaan ​​pitämällä kiinni koneen kahvasta nostaaksesi konetta, suuntaa koneen pohjassa oleva latausaukko latausalustaan ​​ja aseta kone latausalustaan. Käytä konetta pitämällä kiinni koneen kahvasta ja nostamalla kone pois latausalustasta.(Kuva7)

Likainen vesisäiliön kokoaminen ja purkaminen

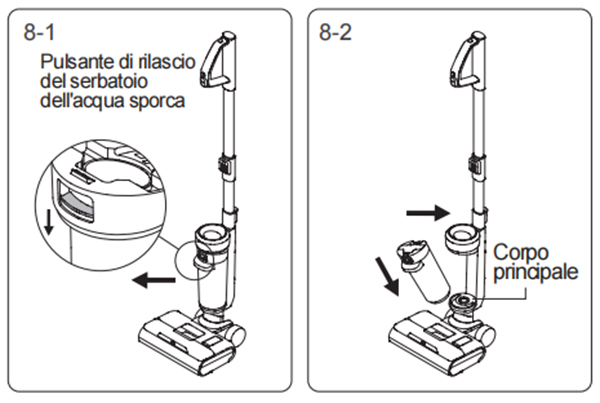

Likavesisäiliön poistamiseksi pidä koneesta kiinni yhdellä kädellä ja likavesisäiliöstä toisella kädellä ja vedä likavesisäiliö ulos painamalla likavesisäiliön vapautuspainiketta. (Kuva8-1)
Likavesisäiliön kokoamiseksi aseta likavesisäiliön pohja runkoon, työnnä likavesisäiliötä runkoa kohti, kunnes kuulet napsahduksen. (Kuva8-2)

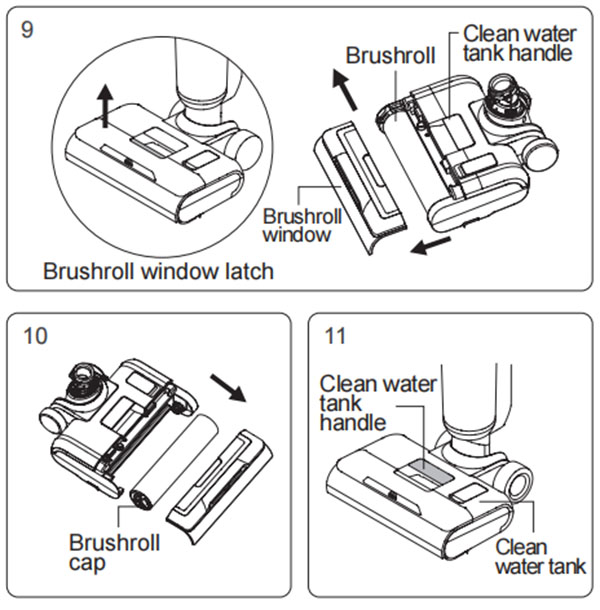

Harjatelan ikkunan ja harjatelan kokoaminen ja purkaminen

Irrottaaksesi harjarullan ikkunan, pidä harjarullan ikkunan salpaa painettuna ja vedä ylöspäin irrottaaksesi harjarullan ikkunan.
Asenna harjatelaikkuna kohdistamalla harjatelaikkunan kahdella sivulla olevat pidikkeet lattiapään kahdella sivulla oleviin rakoihin. Paina harjarullaikkunaa alaspäin, kunnes kuulet napsahduksen. (Kuva9)
Harjarullan purkaminen/kokoaminen: Vedä harjarullan vasen suojus ulos sormella, niin harjarulla irtoaa. Pidä kiinni harjasrullan korkista, liu'uta harjasrulla vasen puoli vaihteeseen, aseta harjastela suuttimeen. (Kuva 10)
Puhdasvesisäiliön kokoaminen ja purkaminen
Irrottaaksesi puhtaan veden säiliön, pidä kiinni puhtaan veden säiliön kahvasta ja vedä puhtaan veden säiliö ulos. Kokoaaksesi puhtaan veden säiliön, aseta puhdasvesisäiliö takaisin suuttimeen, kohdista harjatelan ikkunaan. (Kuva11)

Tuotteen käyttö

Huomautus: Kun käytät sitä ensimmäistä kertaa, lataa se täyteen ennen käyttöä.

Pystyssä olevan pölynimurin käyttö

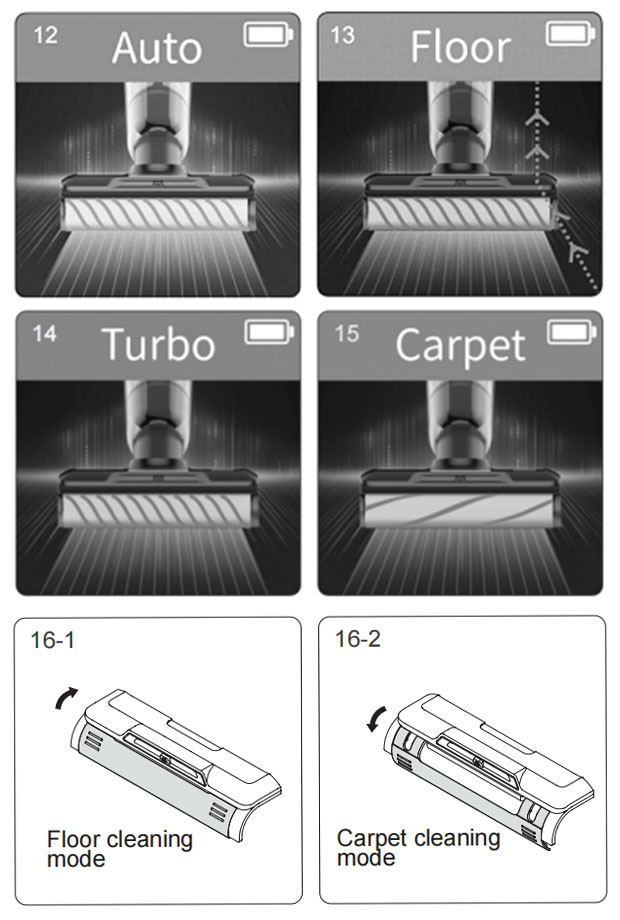

Paina kahvan on/off-painiketta, LCD-näyttö ja koristevalot syttyvät, oletus on Auto-tilassa (kuva 12), paina mode-painiketta vaihtaaksesi lattiatilaan (kuva 13), paina mode-painiketta kahdesti vaihtaaksesi Turbo-tila (kuva 14), paina tilapainiketta kolme kertaa vaihtaaksesi mattotilaan (kuva 15).

Paina mode-painiketta uudelleen palataksesi automaattitilaan. Paina kahvan on/off-painiketta uudelleen sammuttaaksesi koneen, näyttöruutu ja koristevalot sammuvat.

Huomautus:

1. Kun puhdistat mattoa, puhdista ensin lattiapää (katso lisätietoja kohdasta "Puhdistus ja huolto, Lattianpään puhdistus") ja vaihda mattoharjarulla.
2. Varmista lattian puhdistuksen tai itsepuhdistuksen aikana, että harjarullaikkuna on liu'utettu ylöspäin. (Kuva 16-1)
3. Varmista maton puhdistuksen aikana, että harjarullaikkuna on liu'utettu alaspäin.(Kuva16-2)
4. Kun akun varaustaso on alle 20 %, sitä ei voi vaihtaa matto- ja turbotilaan.

Vesisuihkutoiminto

Kun pystyssä oleva pölynimuri toimii, paina vesisuihkupainiketta, suihkutussuu suihkuttaa viuhkamaista vettä; vapauta vesisuihkupainike lopettaaksesi veden ruiskutuksen. (Kuva 17)

Kädessä pidettävän pölynimurin käyttö

Ota kämmenlaitteen puhdistusaine pois, paina kämmenlaitteen virtapainiketta, näyttö ja koristevalot syttyvät, oletus on ECO-tilassa (kuva 18), paina kämmenlaitteen painiketta vaihtaaksesi MAX-tilaan (kuva 19), paina sitten kädessä pidettävän tilan painike vaihtaaksesi takaisin ECO-tilaan; Paina kämmenlaitteen virtapainiketta uudelleen sammuttaaksesi koneen, näyttöruutu ja koristevalot sammuvat.

Kädessä pidettävä pölynimuri voidaan liittää verhoilutyökaluun, rakotyökaluun, sähköpatjan päähän tai metalliputkeen eri alueiden puhdistamiseksi.

1.Yhdistä verhoilutyökalulla puhdistaaksesi pölyn ja hiukkaset huonekalujen pinnalta. (Kuva 20-1)

2.Yhdistä metalliputkella pölyn puhdistamiseksi korkeista paikoista. Avaa metalliputken yläkansi, työnnä kahvan painiketta ylöspäin metalliputken pidentämiseksi ja työnnä sitten putki kädessä pidettävän pölynimurin imuaukkoon.
puhdista pöly korkealta paikalta. (Kuva 20-2)

3.Yhdistä rakotyökalulla kapeiden paikkojen puhdistamiseksi. (Kuva 20-3)

4. Liitä sähköpatjan pää puhdistaaksesi pölyn, hiukset, pölypunkit yms. sängyssä tai kangassohvalla. (Kuva 20-4)

Huomautuksia

1. Kun akun varaus on alle 20 %, sitä ei voi vaihtaa maksimitilaan.

2. Kun käytät käsipölynimuria, älä imuroi vettä, muuten se aiheuttaa moottorivian.

Koneen lataus

Liitä adapteri virtalähteeseen, aseta pystysuora pölynimuri latausalustaan ​​aloittaaksesi lataamisen.(Kuva 21)

Huomautuksia

1. Lataa akku täyteen ennen ensimmäistä käyttökertaa ja ennen toista latausta tyhjennä akku varmistaaksesi akun käyttöiän;
2. Jos tuote on pitkään käyttämättömänä, lataa se kolmen kuukauden välein;
3. Kun et lataa, irrota sovitin pistorasiasta tahattoman kosketuksen välttämiseksi.

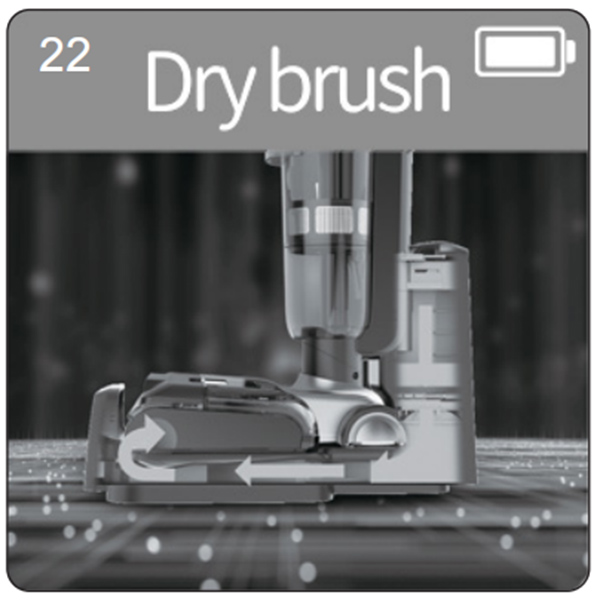

Harjatelan ilmakuivaustoiminto (kuva 22)

Paina lataustilassa kahvatilapainiketta ja pidä sitä painettuna 3 sekuntia siirtyäksesi harjatelan ilmakuivaustilaan 4 tunniksi. Ilmakuivausprosessin aikana koristevalo palaa ja harjastela pyörii hieman ajoittain ilmakuivausasennon säätämiseksi; Paina uudelleen tilapainiketta kytkeäksesi kuivaustilan pois päältä.

Huomautuksia

Tämä tila on suunniteltu estämään kostea harjarulla synnyttämästä bakteereja tai hajuja. (Näyttö näkyy kuvassa 22)

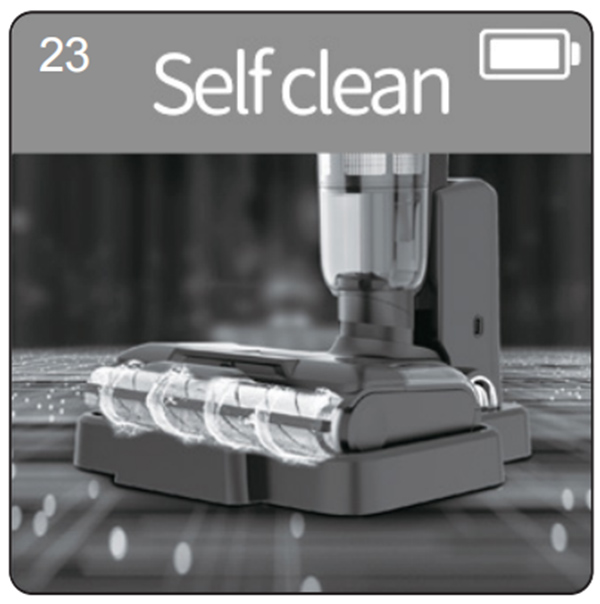

Harjarulla ja ilmatien itsepuhdistustoiminto

Paina lataustilassa itsepuhdistuspainiketta siirtyäksesi puhdistustilaan (näyttö näkyy kuvassa 23). Kun itsepuhdistus on valmis, kone siirtyy harjatelan ilmakuivaustilaan ja palaa lataustilaan; Itsepuhdistusprosessin aikana voit lopettaa itsepuhdistustilan etukäteen painamalla virtapainiketta ja kone palaa lataustilaan.

Huomautuksia

1. Itsepuhdistustila on tarkoitettu vain lattiapään ilmareitin ja kovan lattian harjarullan puhdistamiseen. Älä puhdista mattoharjarullaa itsestään.
2. Ennen kuin kytket itsepuhdistustilan päälle, tyhjennä ensin likavesi likavesisäiliöstä, tarkista, että kone on tiukasti asetettu lataustelineeseen, että adapteri on kytketty pistorasiaan ja kytketty lataustelineeseen. Puhdasvesisäiliö säilyttää vähintään 1/2 tilavuudesta vettä; Kun itsepuhdistus on suoritettu, puhdista likavesisäiliö uudelleen.
3. Kun akun teho on pienempi tai yhtä suuri kuin 10 %, itsepuhdistustilaa ei voi ottaa käyttöön, ja se voidaan kytkeä päälle normaalisti, kun sitä on ladattu jonkin aikaa.

Puhdista vesisäiliö tyhjän ilmaisin

Kun käytät vesisuihkutoimintoa, ääni/näytössä näkyy "Ei puhdasta vettä, täytä vettä" (kuvat 24 ja kuva 25 vuorotellen), sammuta kone ja lisää vettä puhdasvesisäiliöön. Kun käytät itsepuhdistinta puhdistustilassa, jos havaitaan, että puhdasvesisäiliössä ei ole vettä, harjatelan itsepuhdistus pysähtyy. Jatka itsepuhdistusta lisäämällä vettä puhtaan veden säiliöön ja tyhjentämällä likavesisäiliö ja käynnistämällä sitten itsepuhdistustila uudelleen.

Huomautuksia

Kun lisäät puhdasta vettä, voit lisätä varustettua JIMMY puhdistusliuosta, suhde on noin 1 pullon korkki puhdistusliuosta yhteen täyteen vesisäiliöön, veden lämpötila ei saa ylittää 40°C.

Täytä puhtaan veden säiliö: Kun olet poistanut puhtaan veden säiliön, avaa veden täyttötulppa, käännä se sivulle paljastaaksesi veden tuloaukon, kaada puhdasta vettä ja puhdistusliuosta sisään ja liitä sitten takaisin alkuperäiseen asentoonsa ja asenna puhdas vesisäiliö lattiapäähän. (Kuva 26)

Likaisen veden säiliön täyttymisen merkkivalo Kun pystyssä oleva pölynimuri havaitsee, että likavesisäiliö on täynnä, koko kone pysähtyy ja antaa äänimuistutuksen. Puhdista täysi likavesisäiliö ja aseta se takaisin. (Kuva 27 ja kuva 28 näkyvät vuorotellen) Kun havaitaan, että likavesisäiliö on täynnä itsepuhdistustilassa, kone lakkaa toimimasta ja antaa äänimuistutuksen. Puhdista täysi likavesisäiliö ja aseta se takaisin. Likavesisäiliön puhdistus: Ota likavesisäiliön yläkansi ja suodatinkehys pois, kaada likavesi pois, kokoa likavesisäiliö pesun jälkeen ja aseta se takaisin lattiapäälle. (katso lisätietoja kohdasta "Likaisen vesisäiliön puhdistus ja huolto")

Harjarullan jumiutuneen ilmaisin Kun imuri on työ- tai puhdistustilassa, jos harjarulla on jumissa, koko kone pysähtyy ja antaa äänimuistutuksen. (Kuva 29 ja kuva 30 vuorotellen näyttö) Ota harjarulla pois, puhdista vieraat esineet tai takertuneet hiukset harjastelalta. Harjatelan puhdistus: Ikkunan irrottamisen jälkeen vedä harjastela ulos, käytä puhdistusharjan terää harjastelaan kiertyneiden karvojen leikkaamiseen ja puhdista harjastelaan ja lattiapäähän kiinnittynyt vieras aine. Asenna harjastela ja ikkuna takaisin. (Kuva 31) (katso lisätietoja kohdasta " Lattiapääkokoonpanon puhdistus ja huolto")

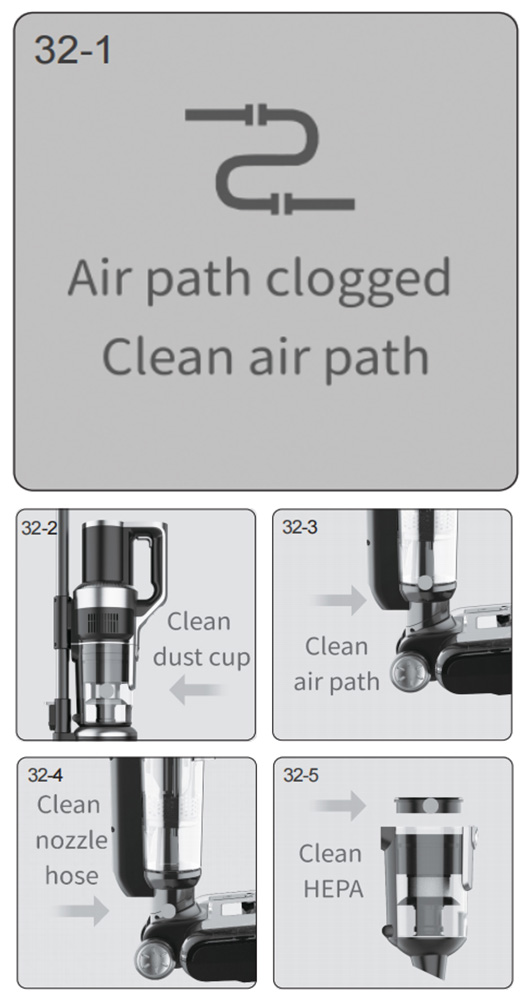

Ilmareitti tukkeutunut -ilmaisin Kun pystypuhdistin on toiminta- tai itsepuhdistustilassa, kone lakkaa toimimasta ja antaa äänimuistutuksen, jos ilmatie on tukossa. Noudata näytön ohjeita tarkistaaksesi mahdolliset tukkeutuneet osat ja puhdistaaksesi. Kun käsipölynimuri toimii, jos ilmatie on tukossa, imuri pysähtyy automaattisesti. Tällä hetkellä pölykuppi ja HEPA on puhdistettava. (Näytöllä näkyvä sisältö on: pystyssä olevan pölynimurin tukos näkyy kuvassa 32-1、32-2、32-3、 32-4、32-5, ja kädessä pidettävän pölynimurin tukos näkyy kuvassa 32-1, 32-2)
Ilmareitin puhdistus: 1. Pura likavesisäiliö, irrota likavesisäiliön yläkansi ja suodatin, pese kaikki osat ja asenna ne takaisin. 2.Puhdista lattiapään ilmareitin sisällä oleva lika, vieraat esineet ja hiukset putkiharjalla. 3.Irrota pölykuppi, tyhjennä pölykuppi, poista HEPA, poista sykloni ja pura se, puhdista kaikki osat ja asenna pölykuppi uudelleen. (Katso lisätietoja kohdasta "Puhdistus ja huolto")

Äänitoiminto Uuden laitteen ääni on oletusarvoisesti päällä. Paina mykistyspainiketta kytkeäksesi äänitoiminnon pois päältä; paina mykistyspainiketta uudelleen kytkeäksesi äänitoiminnon päälle. (Kuva 33) Huomautus:Kädessä pidettävää pölynimuria käytettäessä puhetoimintoa ei ole.

Akun virran ilmaisin Kun pystypuhdistin toimii, jos ääni muistuttaa "Akku vähissä. Lataa akku", käytä sitä latauksen jälkeen. (Kuva 34) Kun pystypuhdistin toimii, jos ääni muistuttaa "Akku vähissä. Kone sammuu pian. Lataa akku", virta on loppumassa ja se sammuu automaattisesti. Käytöstä pitää laskuttaa. Kun käytät pölynimuria, näkymän oikeassa yläkulmassa oleva kuvake näyttää vasemman akun varaustason: täysi verkko tarkoittaa 75 % - 100 % akkua; 3/4 ruudukko tarkoittaa 50 % - 75 % akkua; 1/2 ruudukko tarkoittaa 25 % - 50 % akkua; 1/4 ruudukko tarkoittaa 1 % - 25 % akusta; tyhjä tarkoittaa, että akku on tyhjä, ja se on ladattava ennen käyttöä.

Puhdistus ja huolto Likainen vesisäiliön puhdistus (kuva 35) Kun olet sammuttanut pölynimurin, irrota likavesisäiliö, nosta vesisäiliön yläkansi ja irrota vaahtosuodattimen kehys siitä, avaa vaahtosuodattimen kehyksen kansi, ota vaahtosuodatin irti. Kaada likainen vesi ja lika vesisäiliöön ja pese sitten likavesisäiliö, vesisäiliön kansi, vaahtosuodattimen runko ja vaahtosuodatin. Jos likavesisäiliön putkessa on vierasta ainetta, se voidaan puhdistaa puhdistusharjalla; kuivaa yllä olevat osat pesun jälkeen. Ja kokoa sitten kaikki osat takaisin likavesisäiliöön. Huomautus: 1. Pystypölynimurin käytön jälkeen on suositeltavaa puhdistaa likainen säiliö välittömästi; 2. Kun asennat suodattimen takaisin, älä taita mustaa pehmeää kumia suodattimen alle. Lattianpään puhdistus (kuva 36) Kun olet irrottanut harjatelan ikkunan, harjatelan, puhtaan veden säiliön ja likavesisäiliön, työnnä puhdistusharja likavesisäiliön asennuskohdan alla olevan pyöreän reiän läpi poistaaksesi vieraat aineet ja hilseet putkesta, ja tukkeutuneet hiukset; Käytä puhdistusharjan terää ja leikkaa harjasrullan takertuneet hiukset; Pyyhi koneen likaiset osat (harjarulla voidaan asettaa lisävarustetelineeseen kuivaamista varten). Huomautus: Älä pese lattiapäätä erikseen harjastelan poistamisen jälkeen.

Pölykupin puhdistus (Kuva37-1,37-2) Paina pölykupin vapautuspainiketta poistaaksesi pölykupin käsipölynimurista; paina imuaukon vapautuspainiketta avataksesi imuaukon ja tyhjentääksesi pölykupin; Irrota syklonikokoonpano; Ota HEPA-suodatin pois; Pidä kiinni metalliverkosta, kierrä sitä avataksesi metalliverkon ja irrota se sitten alaspäin. Kun olet puhdistanut, pyyhinyt ja kuivannut jokaisen osan, kokoa pölykuppi vuorotellen ja asenna se sitten käsipölynimuriin.
